hex2tet

Below is a demonstration of the features of the hex2tet function

Contents

Syntax

[TET,Vtet,C]=hex2tet(HEX,V,C,tetOpt);

Description

clear; close all; clc;

Plot settings

fontSize=15;
faceAlpha1=0.25;
edgeWidth=2;
markerSize=50;

Examples

Converting a hexahedral element to tetrahedral elements

Creating an example hexahedral element

V=[0 0 0; 1 0 0; 1 1 0; 0 1 0; 0 0 1; 1 0 1; 1 1 1; 0 1 1;]; %nodes
E=[1:8]; %Element
%Converting the element to sets of tetrahedral elements. Different types
%are available

[E1,V1,C1]=hex2tet(E,V,[],1);
[E2,V2,C2]=hex2tet(E,V,[],2);
[E3,V3,C3]=hex2tet(E,V,[],3);
[E4,V4,C4]=hex2tet(E,V,[],4);
[E5,V5,C5]=hex2tet(E,V,[],5);

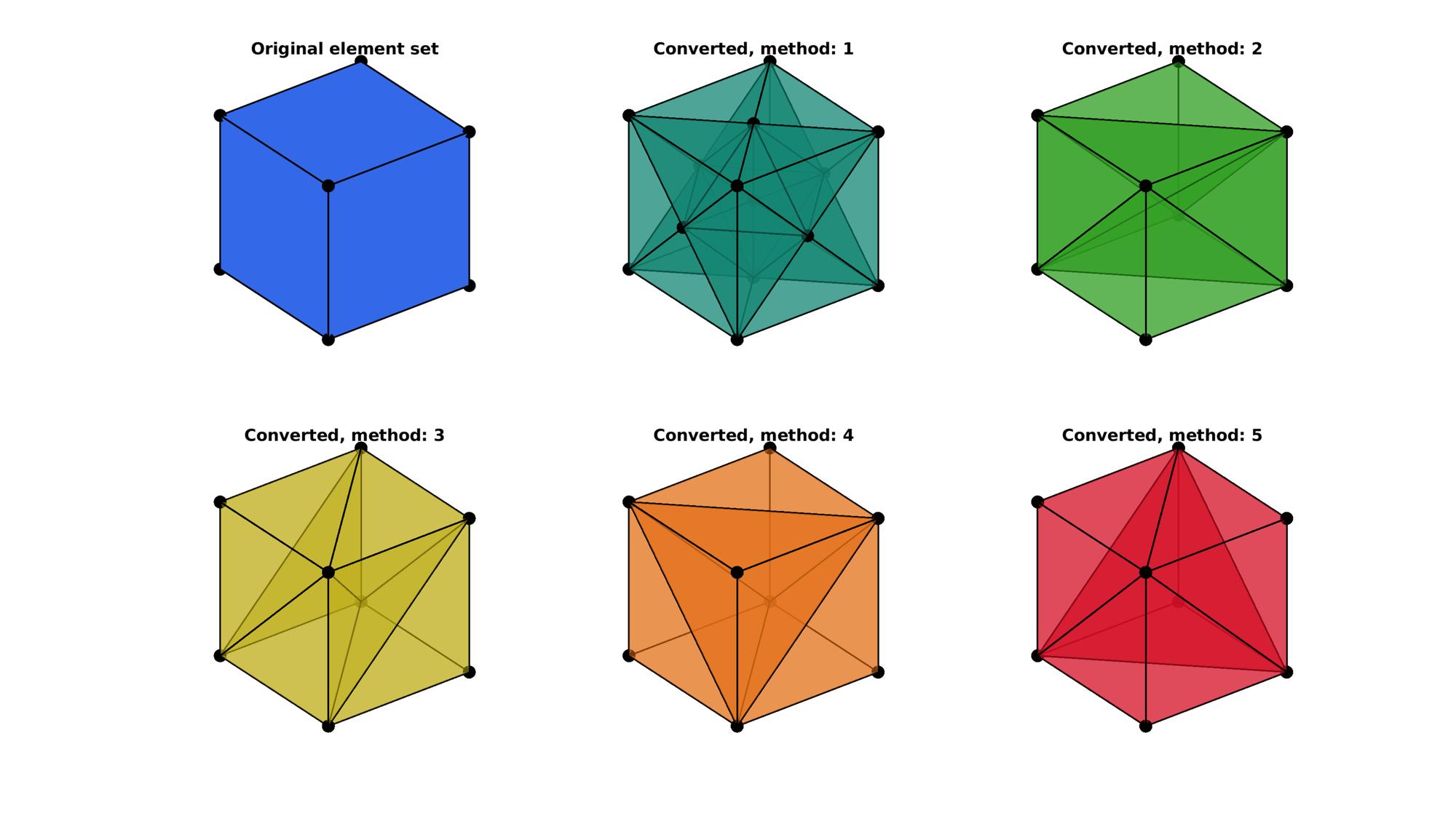

Visualization

[F]=element2patch(E); %Patch data for plotting
[F1]=element2patch(E1); %Patch data for plotting
[F2]=element2patch(E2); %Patch data for plotting
[F3]=element2patch(E3); %Patch data for plotting
[F4]=element2patch(E4); %Patch data for plotting
[F5]=element2patch(E5); %Patch data for plotting

pcolors=gjet(6);

cFigure;
subplot(2,3,1);
title('Hexahedron','FontSize',fontSize);
xlabel('X','FontSize',fontSize); ylabel('Y','FontSize',fontSize); zlabel('Z','FontSize',fontSize);
hold on;
patch('Faces',F,'Vertices',V,'FaceColor',pcolors(1,:),'FaceAlpha',faceAlpha1,'lineWidth',edgeWidth);
plotV(V,'k.','MarkerSize',markerSize);
view(3); grid on; axis equal; axis tight;
set(gca,'FontSize',fontSize);
camlight headlight;

subplot(2,3,2);
title('tetrahedra type 1','FontSize',fontSize);
xlabel('X','FontSize',fontSize); ylabel('Y','FontSize',fontSize); zlabel('Z','FontSize',fontSize);
hold on;
patch('Faces',F1,'Vertices',V1,'FaceColor',pcolors(2,:),'FaceAlpha',faceAlpha1,'lineWidth',edgeWidth);
plotV(V1,'k.','MarkerSize',markerSize);
view(3); grid on; axis equal; axis tight;
set(gca,'FontSize',fontSize);
camlight headlight;

subplot(2,3,3);
title('tetrahedra type 2','FontSize',fontSize);
xlabel('X','FontSize',fontSize); ylabel('Y','FontSize',fontSize); zlabel('Z','FontSize',fontSize);
hold on;
patch('Faces',F2,'Vertices',V2,'FaceColor',pcolors(3,:),'FaceAlpha',faceAlpha1,'lineWidth',edgeWidth);
plotV(V2,'k.','MarkerSize',markerSize);
view(3); grid on; axis equal; axis tight;
set(gca,'FontSize',fontSize);
camlight headlight;

subplot(2,3,4);
title('tetrahedra type 3','FontSize',fontSize);
xlabel('X','FontSize',fontSize); ylabel('Y','FontSize',fontSize); zlabel('Z','FontSize',fontSize);
hold on;
patch('Faces',F3,'Vertices',V3,'FaceColor',pcolors(4,:),'FaceAlpha',faceAlpha1,'lineWidth',edgeWidth);
plotV(V3,'k.','MarkerSize',markerSize);
view(3); grid on; axis equal; axis tight;
set(gca,'FontSize',fontSize);
camlight headlight;

subplot(2,3,5);
title('tetrahedra type 4','FontSize',fontSize);
xlabel('X','FontSize',fontSize); ylabel('Y','FontSize',fontSize); zlabel('Z','FontSize',fontSize);
hold on;
patch('Faces',F4,'Vertices',V4,'FaceColor',pcolors(5,:),'FaceAlpha',faceAlpha1,'lineWidth',edgeWidth);
plotV(V4,'k.','MarkerSize',markerSize);
view(3); grid on; axis equal; axis tight;
set(gca,'FontSize',fontSize);
camlight headlight;

subplot(2,3,6);
title('tetrahedra type 5','FontSize',fontSize);
xlabel('X','FontSize',fontSize); ylabel('Y','FontSize',fontSize); zlabel('Z','FontSize',fontSize);
hold on;
patch('Faces',F5,'Vertices',V5,'FaceColor',pcolors(6,:),'FaceAlpha',faceAlpha1,'lineWidth',edgeWidth);
plotV(V5,'k.','MarkerSize',markerSize);
view(3); grid on; axis equal; axis tight;
set(gca,'FontSize',fontSize);
camlight headlight;

drawnow;

GIBBON www.gibboncode.org

Kevin Mattheus Moerman, [email protected]
